经纬度转平面投影坐标操作说明

2016-10-26  ytl001  YTLWorld数字地球

    摘要： 经纬度转平面投影坐标操作说明

     经纬度转（3度39带）平面投影坐标

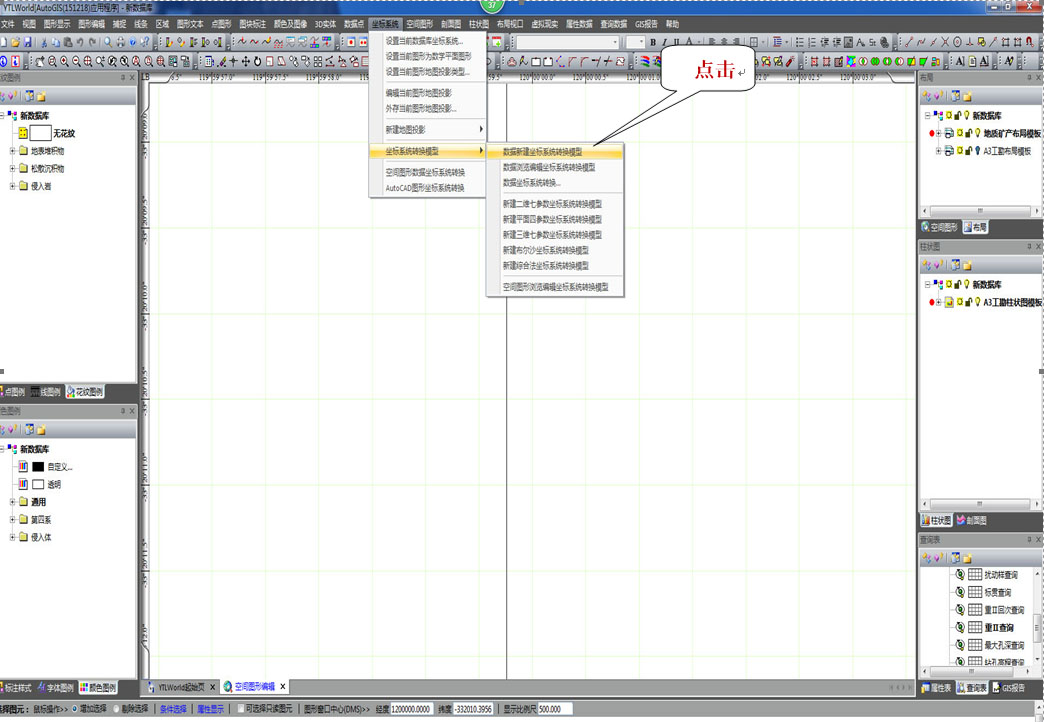

1、点击菜单栏【坐标系统】→【坐标转换模型】→【数据新建坐标转换模型】

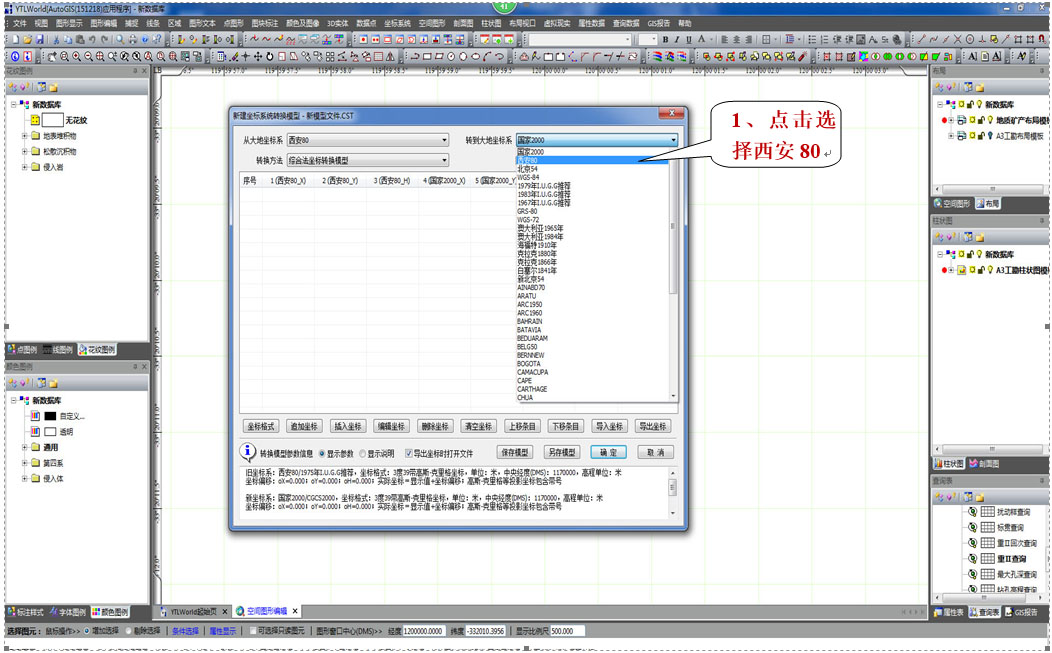

2、西安80转西安80，选择大地坐标系（西安80），点击确定。（注：相同的坐标系统之间转换不需要重合点）

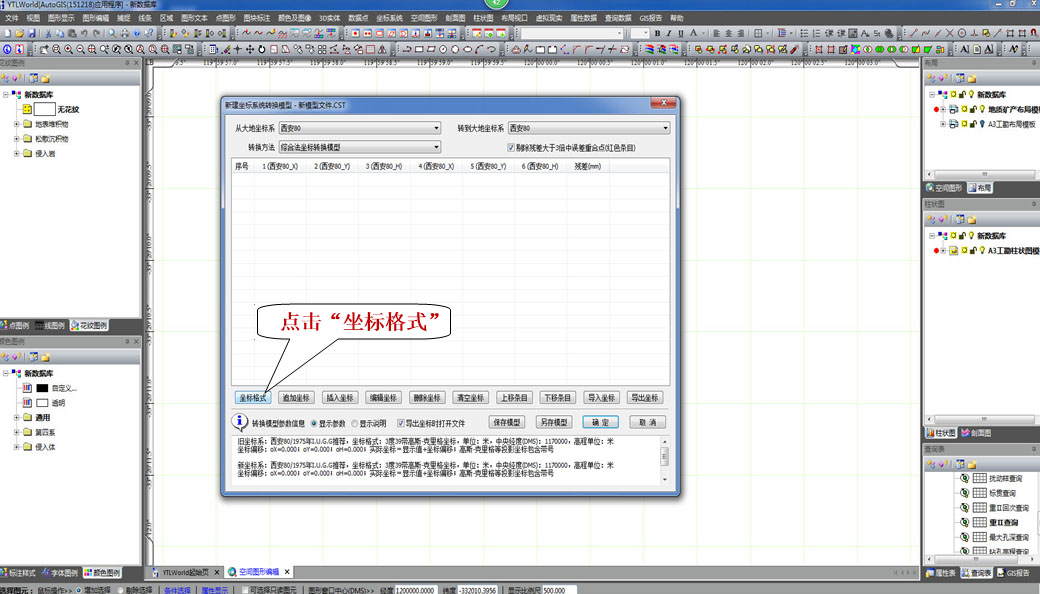

3、点击坐标格式按钮，可以设置当前上部表格新旧坐标数据的格式，同时更改右侧追加、插入、编辑坐标的命令的坐标格式；如下图所示

4、出现设置坐标格式对话框，旧大地坐标系统中的坐标类型选择经纬度坐标，新大地坐标系统中的坐标类型默认平面投影坐标，点击确定

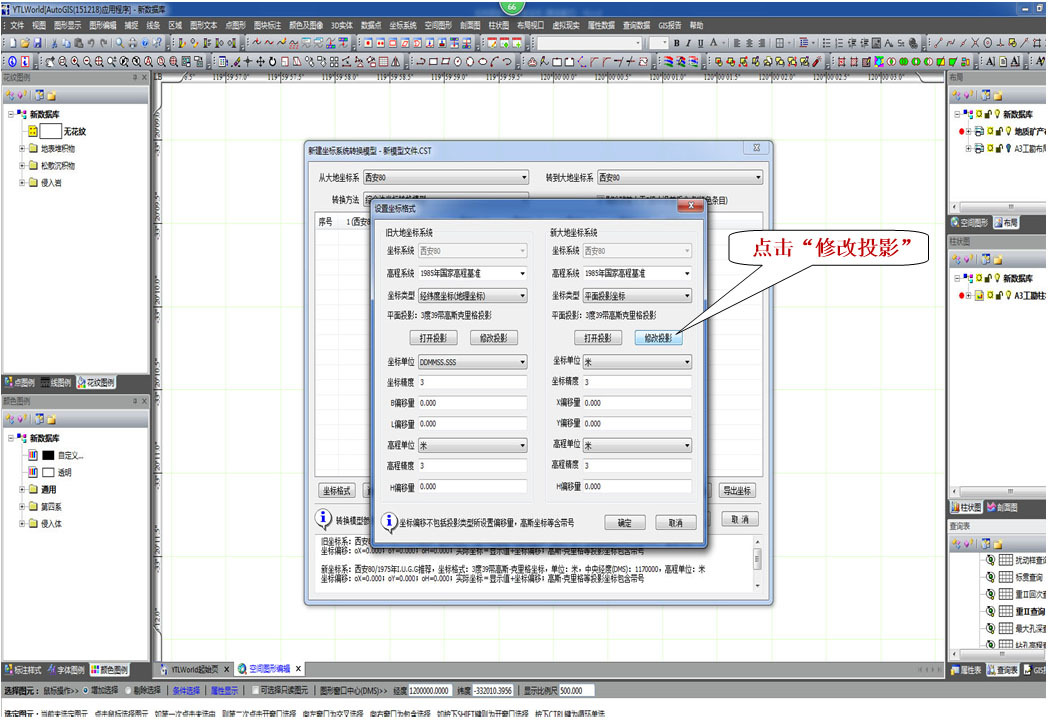

5、点击“修改投影”（注：修改投影是根据您的坐标所在的投影类型比如3度39带），如下图所示

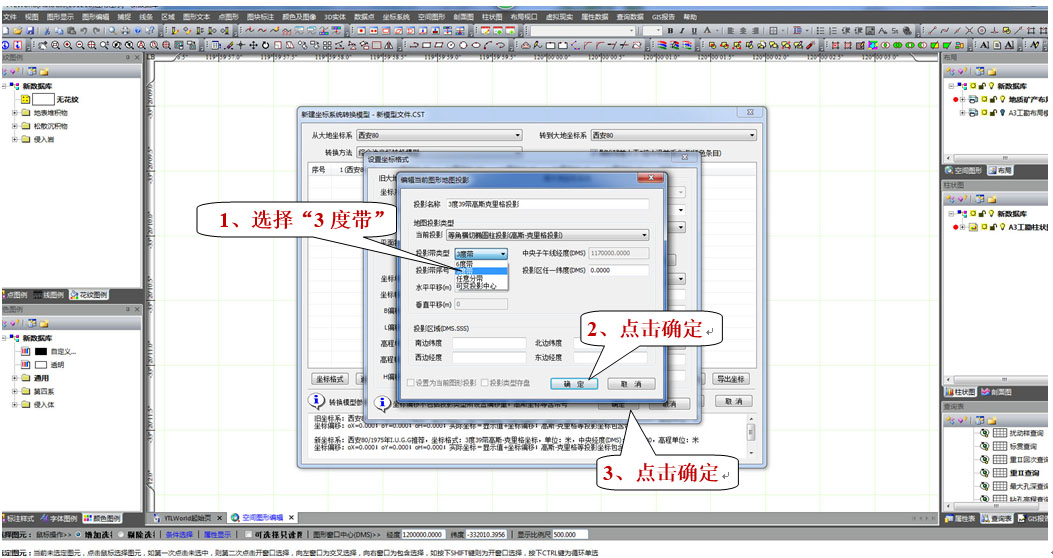

6、选择“投影带类型”→“3度带”（注：修改投影是根据您的坐标所在的投影类型比如3度39带），如下图所示

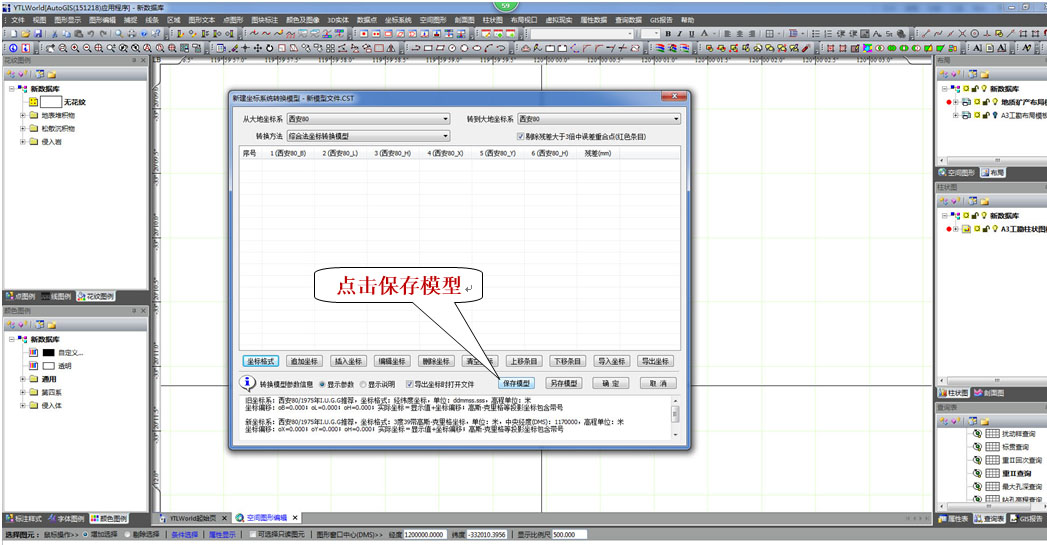

7、点击“保存模型”，所下图所示

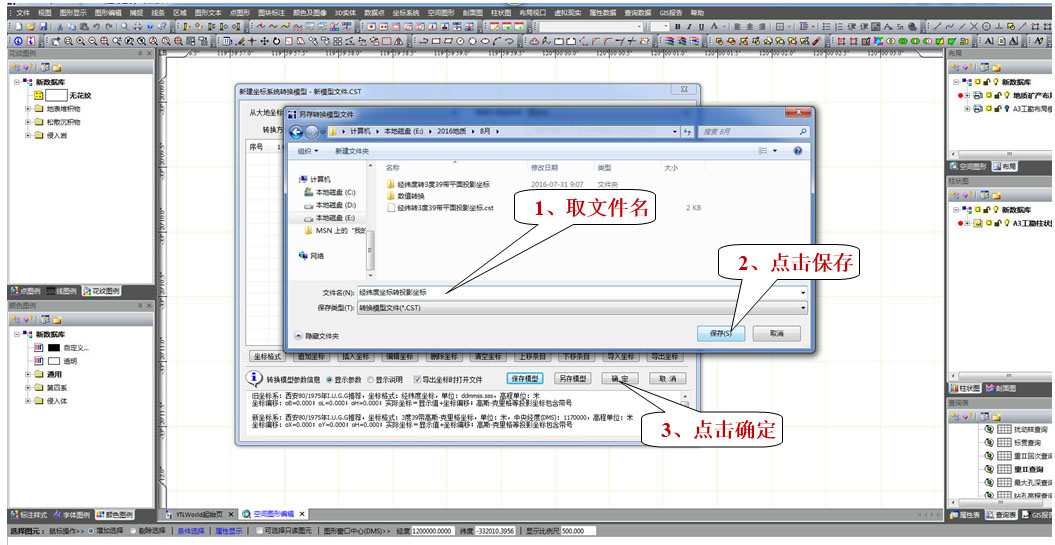

8、取文件名：经纬度坐标转投影坐标，点击保存，再点击确定

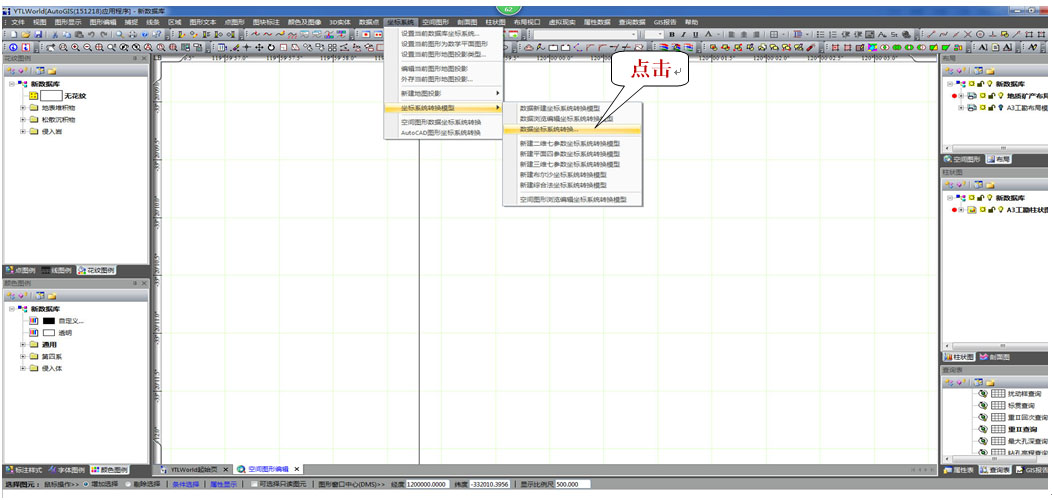

9、点击菜单栏【坐标系统】→【坐标转换模型】→【数据坐标系统转换…】

点击菜单“坐标系统→数据坐标系统转换”，弹出文件选择对话框，选择坐标转换模型CST文件，弹出数据坐标转换对话框，在下部点击显示参数单选按钮可以在文本框中可查看当前转换模型的参数，点击显示说明单选按钮在文本框中可以查看模型的说明，点击打开转换模型按钮还可更改当前的转换模型，同样可以点击按钮修改转换模型，新建转换模型重设当前的转换，转换模型变化时，上部表格的转换后坐标数据将相应变化；

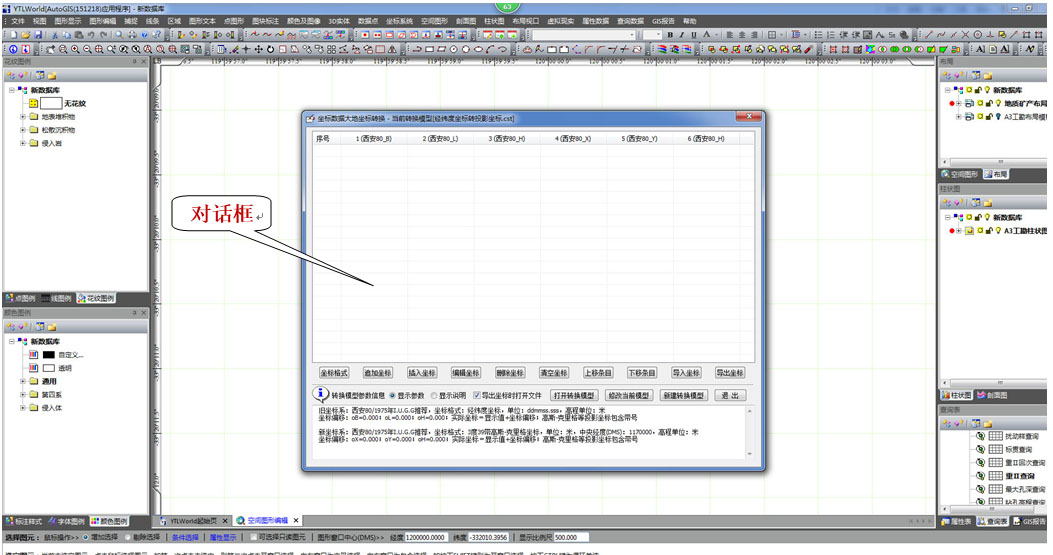

10、出现坐标数据大地坐标转换对话框

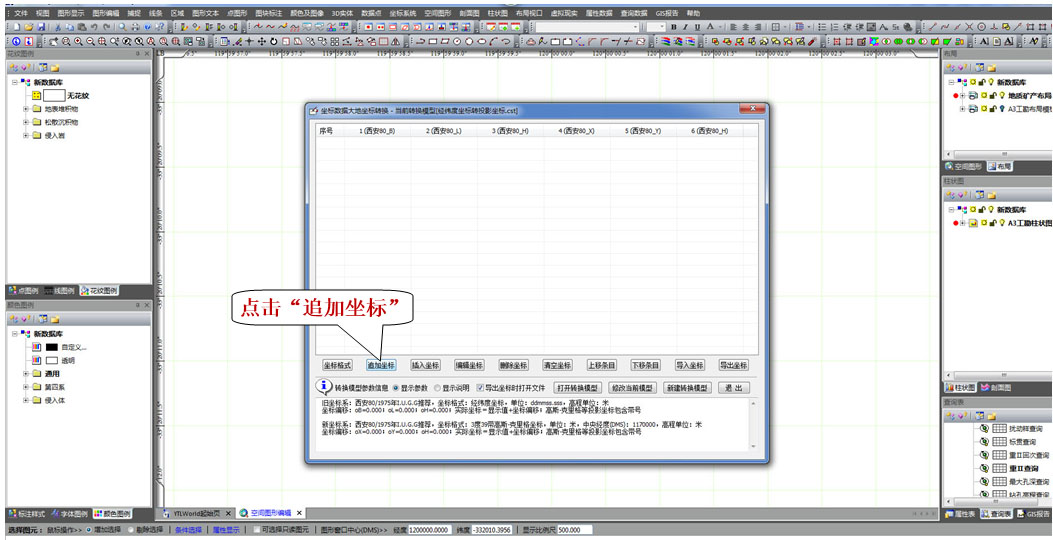

11、点击追加坐标按钮，弹出添加待转换坐标数据输入对话框

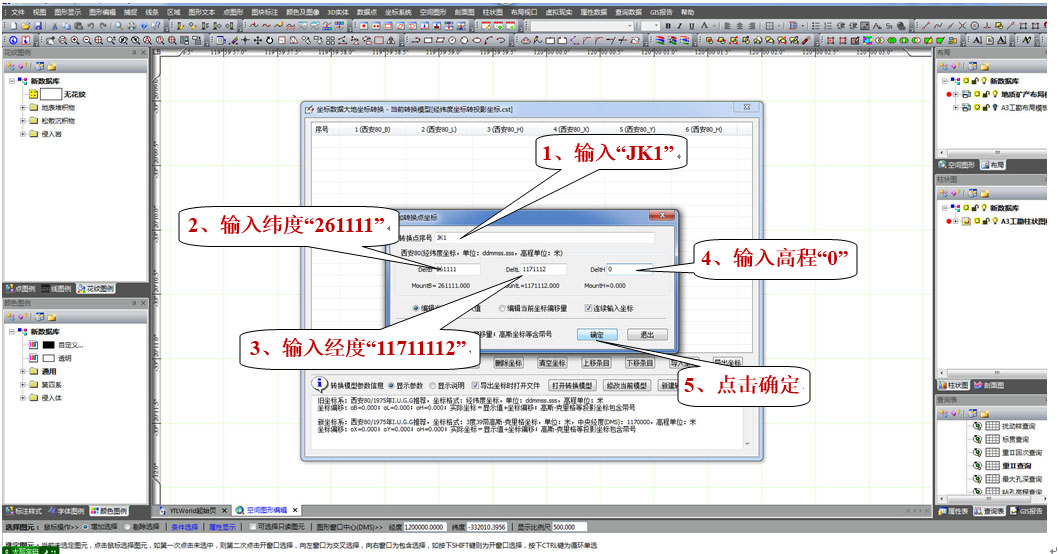

12、依次输入点序号（假设JK1）,纬度DeltB(假设261111)，经度DeltL(假设1171111.2)，高程DeltH(假设0)。 (注：单位：ddmmss.sss〔代表度分秒〕，高程单位：米)。点击确定

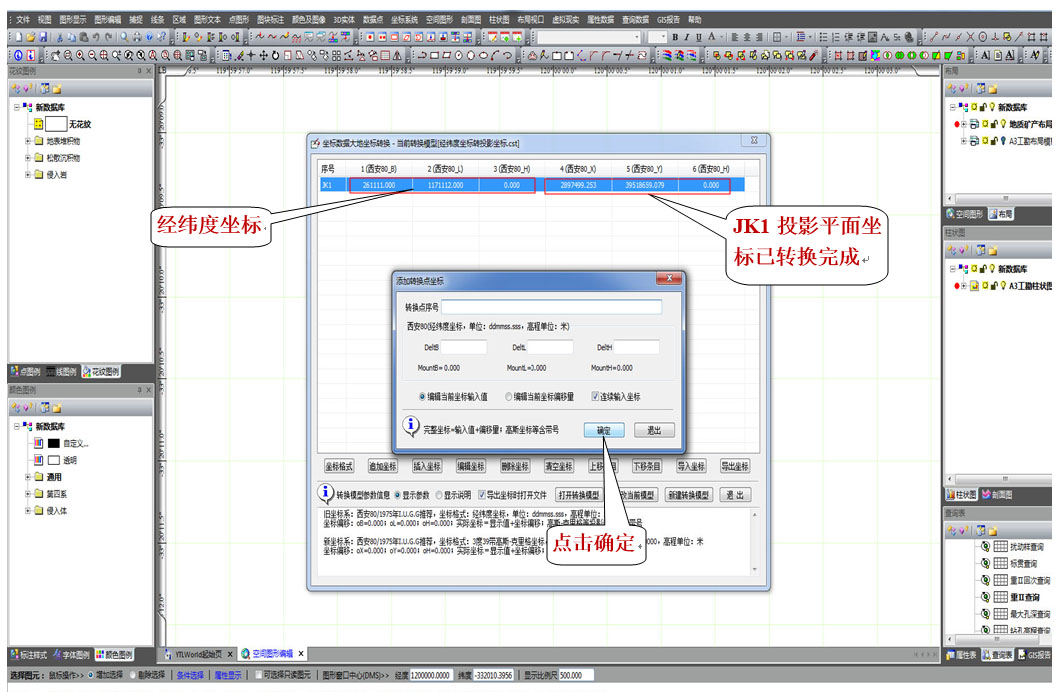

13、JK1的经纬度转投影坐标已完成，点击确定

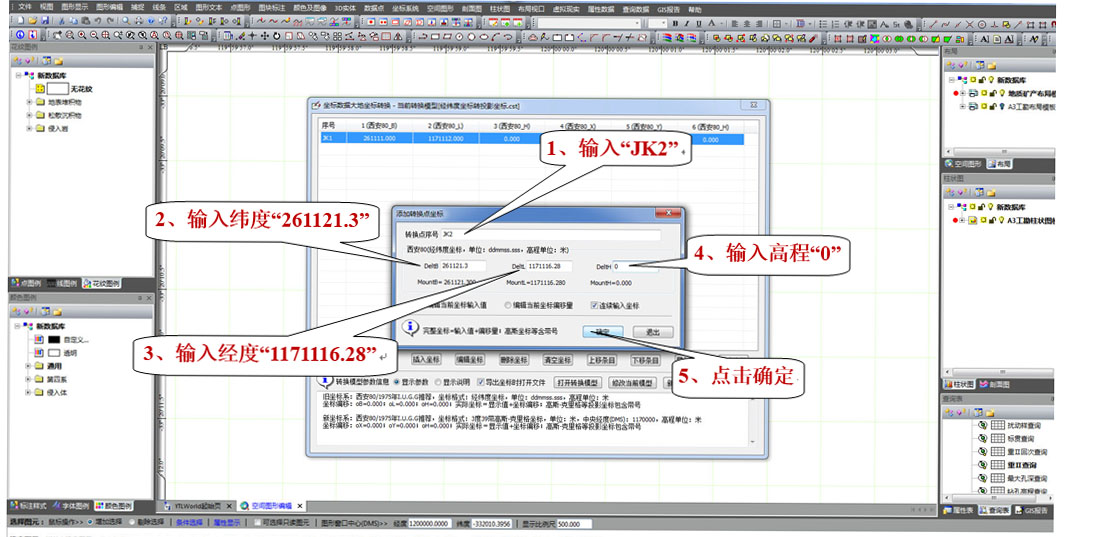

14、同理依次输入点序号（假设JK2）,纬度DeltB(假设261121.3)，经度DeltL(假设1171116.28)，高程DeltH(假设0)。 (注：单位：ddmmss.sss〔代表度分秒〕，高程单位：米)。点击确定

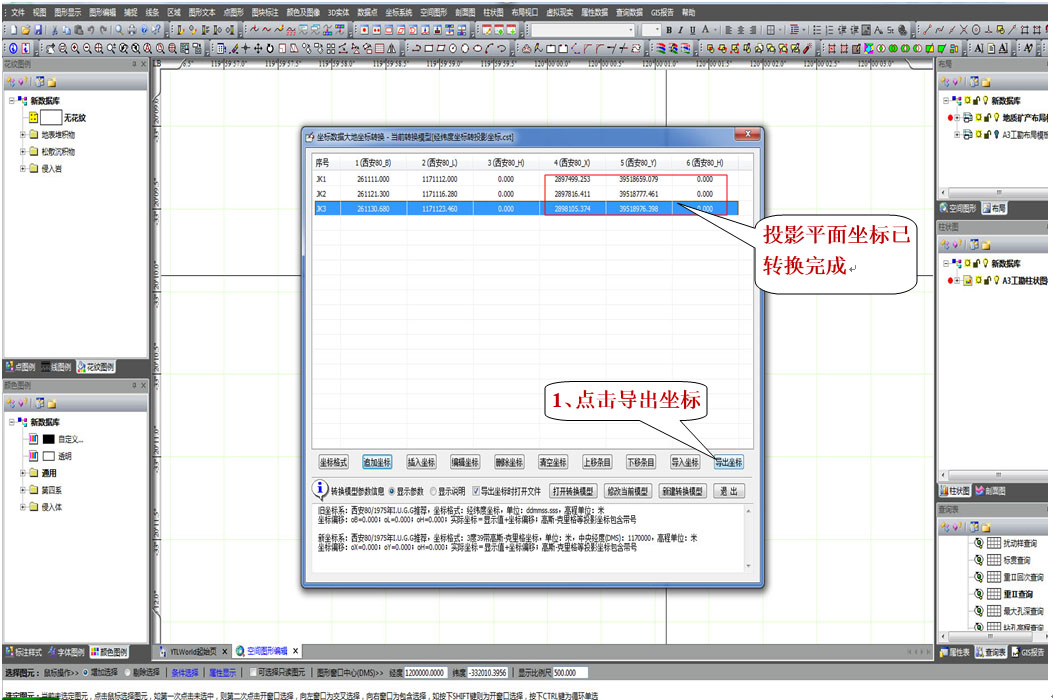

15、同理依次输入点序号（假设JK3）,纬度DeltB(假设261130.68)，经度DeltL(假设1171123.46)，高程DeltH(假设0)。 (注：单位：ddmmss.sss〔代表度分秒〕，高程单位：米)。JK1、JK2、JK3经纬度坐标转投影平面坐标已完成如下图所示

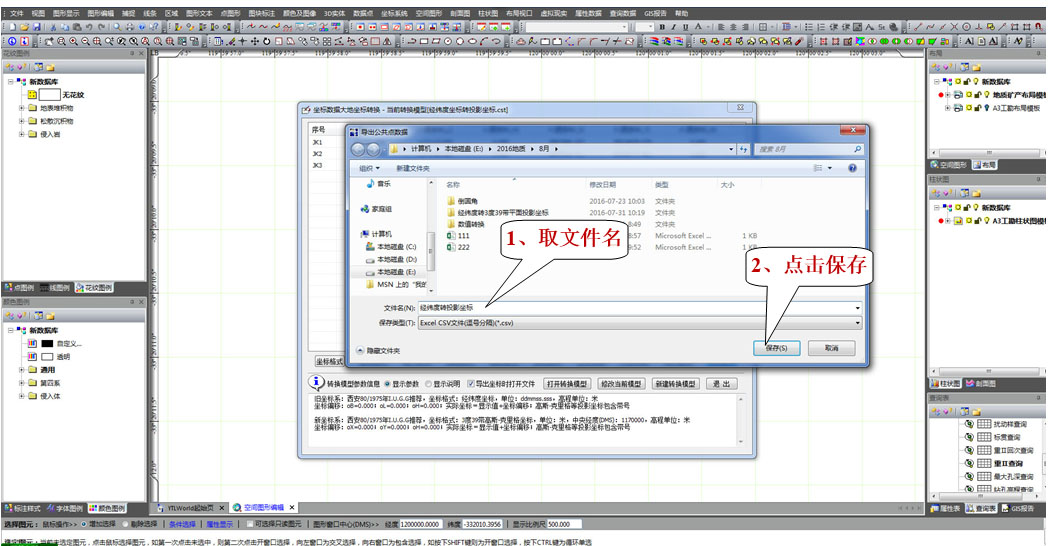

16、保存文件名“经纬度转投影平面坐标”，点击保存

17、还可以导入需要坐标转换的TXT数据文件或CSV数据文件，点导入数据，选择文件，弹出导入数据对话框，设置数据坐标的格式及投影类型，转换完成后可以点导出坐标按钮，保存为TXT或CSV文件。

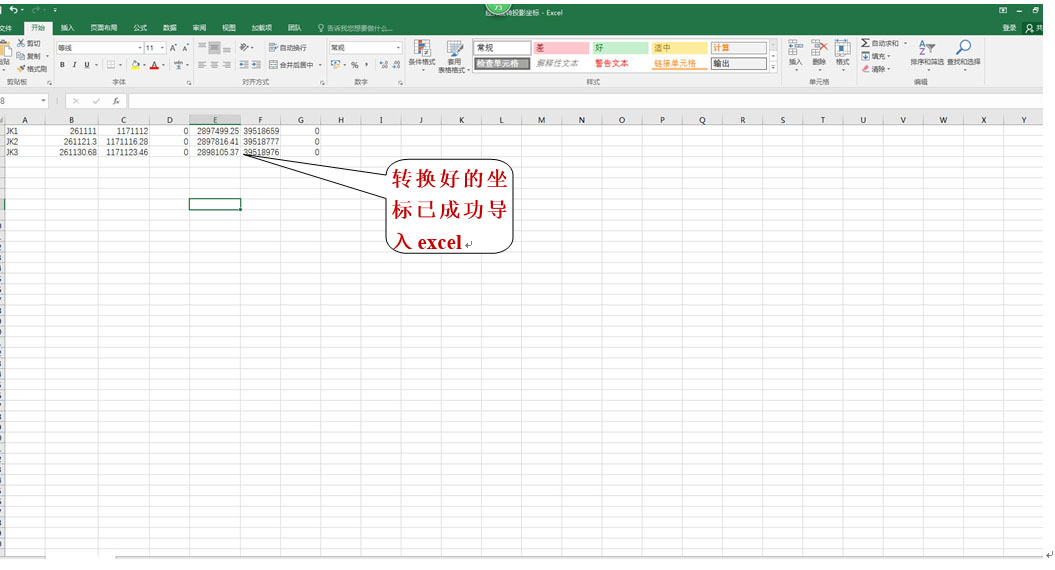

导出坐标如下图所示
